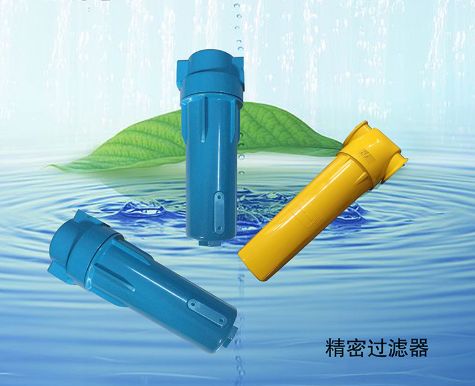

BF系列压缩空气精密过滤器
BF系列压缩空气精密过滤器
BF系列压缩空气精密过滤器
- 产品参数
- 产品详情
C级（1级）主管路过滤器
特点：
■第一段由可拆洗的不锈钢网式核心，利用离心力分离10μm或更大的固态粒子及液态微粒。
■第二段可替换的玻璃纤维安全过滤3μm或更大的固态粒子及液态微粒，重力作用将水分带到过滤器底部并排出。
■内、外滤芯皆防腐蚀。
■油雾剩余含量5PPm。
应用范围：
■滤除大量液体、大颗粒固体。
■冷冻干燥机的前置过滤，后部冷却器的分离。
T级（2级）油雾过滤器
特点：
■支撑螺丝，保持滤芯稳定不受震荡。
■多层玻璃纤维及安全过滤1μm或更大的固态粒子及液态微粒，并具有减低降压功能。
■多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口。
■内、外滤芯皆防腐蚀。
■油雾剩余含量1PPm。
应用范围：
■气动工具、马达、气缸的前置过滤。
■更精密过滤器的前置过滤。
■吸附式干燥机的前、后置过滤。
■保护自动控制系统。
A级（3级）微油雾过滤器
特点：
■支撑螺丝，保持滤芯稳定不受震荡。
■内部弹性海绵具有前置过滤功能。
■微玻璃纤维特殊设计的密度、直径及表面处理可过滤0.01μm的固态粒子及液态微粒。
■外部海绵层吸收并排出油雾。
■内、外滤芯皆防腐蚀。
■油雾剩余含量0.01PPm。
应用范围：
■对使用有油式空压机如精密仪器、喷漆、食品和药物包装及电子制造业提供无油的压缩空气。
■前置或后置过滤。
F级（4级）高效超精过滤器
特点：
■内外滤芯皆防腐蚀。
■涂膜封闭式海绵套筒进行预过滤和气流分散。
■多层矩阵复合玻璃纤维特殊设计的密度，可过滤0.01μm的固态粒子及液态微粒。
■油雾剩余含量0.003PPm。
应用范围：
■关键应用场合的无油空气供应，气接触产品的场合。
■空气相关产品、传输、搅拌、电子元件制造、氮替换。
■前置或后置过滤。
H级（5级）除臭过滤器
特点：
■内外滤芯皆防腐蚀。
■极精细活性炭粉稳定层滤除绝大部分油蒸汽。
■特殊设计复合纤维介质粘合微精活性炭粉，滤除0.01μm的固态粒子及液态微粒。
■复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移。
■在额定运行条件下，设计寿命达2000小时。油雾剩余含量0.003PPm。
应用范围：
■食品、饮料、医药、医院及药物工厂。
■呼吸用空气。
■潜水保证作业。
■活性炭过滤，用于工作环境除菌除臭。
型号规格
型号 项目 | 流量 （Nm³/min） | 滤芯数量 | 外型尺寸 | 接管口径 | 重量 | 外形图 | ||
A（mm） | B （mm） | C （mm） | ||||||
BF-0.5 | 0.6 | 1 | 210 | 105 | 240 | G1” | 1.5 | 图一 |
BF-1 | 1.2 | 1 | 210 | 105 | 240 | G1” | 1.5 | |
BF-2 | 2.6 | 1 | 295 | 105 | 325 | G1” | 2 | |
BF-4 | 4.0 | 1 | 295 | 105 | 325 | G1” | 2 | |
BF-5 | 5.0 | 1 | 590 | 137 | 635 | G1½” | 4 | |
BF-6 | 6.8 | 1 | 590 | 137 | 635 | G1½” | 4 | |
BF-8 | 8.5 | 1 | 590 | 137 | 635 | G2” | 4 | |
BF-10 | 11 | 1 | 590 | 137 | 635 | G2” | 4 | |
BF-13 | 13 | 1 | 590 | 137 | 635 | G2” | 12 | |
BF-15 | 16 | 1 | ∅159 | 399 | 950 | DN65 | 25 | 图二 |
BF-20 | 22 | 1 | ∅159 | 399 | 1100 | DN65 | 30 | |
BF-25 | 25 | 1 | ∅159 | 399 | 1250 | DN80 | 35 | |
BF-30 | 32 | 2 | ∅219 | 459 | 985 | DN80 | 35 | |
BF-40 | 42 | 2 | ∅219 | 459 | 1130 | DN100 | 50 | |
BF-50 | 52 | 3 | ∅273 | 513 | 1190 | DN100 | 60 | |
BF-60 | 62 | 3 | ∅273 | 513 | 1190 | DN125 | 60 | |
BF-80 | 82 | 4 | ∅325 | 565 | 1220 | DN125 | 90 | |
BF-100 | 110 | 5 | ∅377 | 637 | 1290 | DN150 | 100 | |
BF-120 | 120 | 5 | ∅377 | 637 | 1445 | DN150 | 130 | |
BF-150 | 150 | 7 | ∅462 | 762 | 1630 | DN200 | 150 | |
BF-200 | 200 | 9 | ∅462 | 762 | 1630 | DN200 | 180 | |
BF-250 | 250 | 11 | ∅512 | 812 | 1750 | DN250 | 220 | |
BF-300 | 300 | 13 | ∅562 | 862 | 1800 | DN250 | 250 | |
BF-350 | 350 | 16 | ∅662 | 862 | 1915 | DN300 | 320 | |
BF-400 | 400 | 18 | ∅662 | 862 | 1915 | DN300 | 320 | |
BF-450 | 450 | 20 | ∅712 | 1012 | 1915 | DN350 | 320 | |
BF-500 | 500 | 23 | ∅712 | 1012 | 1980 | DN350 | 350 | |
BF-550 | 550 | 26 | ∅816 | 1116 | 2000 | DN400 | 400 | |
BF-600 | 600 | 28 | ∅816 | 1116 | 2000 | DN400 | ||
注：
■“BF-1C/T/A/F/H”表示产品级别：1、2、3、4、5级
■ 本系列精密过滤器，滤芯制作采用美国HANKISON/技术。
■ 滤芯精度基于ISO8573和ISO12500-1
■ 需要订货时注明压力（常规压力1-1.6Mpa)。
性能参数
产品级别 | 过滤精度 | 残余油份 | 初期压降 | （压缩态） 进口挑战浓度 |
C级（1） | 3μm | 5ppm | 0.007MPa | N/A |
T级（2） | 1μm | 1ppm | 0.007MPa | 40mg/m³ |
A级（3） | 0.01μm | 0.01ppm | 0.01MPa | 10mg/m³ |
F级（4） | 0.01μm | 0.003ppm | 0.01MPa | N/A |
H级（5） | 0.01μm | 0.003ppm | 0.01MPa | N/A |
压力校正系数
压力（MPa） | 校正系数 | 压力（MPa） | 校正系数 |
0.1 | 0.38 | 1.1 | 1.25 |
0.2 | 0.53 | 1.3 | 1.36 |
0.3 | 0.65 | 1.5 | 1.46 |
0.5 | 0.85 | 1.7 | 1.56 |
0.7 | 1.0 | 2.0 | 1.75 |
0.9 | 1.13 | 3.0 | 1.95 |
